AFE utiliza Infineon como inversor principal y un control totalmente digital. Ofrece alta precisión de control, rápida velocidad de respuesta, alta precisión, alta confiabilidad, funciones programables y operación bidireccional automática.
La función de la unidad de retroalimentación de energía es realimentar a la red eléctrica la energía regenerativa generada durante la regulación de la velocidad del motor, evitando así la pérdida de energía causada por el calentamiento por resistencia de la unidad de frenado convencional, logrando así un ahorro energético considerable. Este producto se utiliza principalmente para pruebas de motores, acceso al bus de CC en la plataforma de pruebas y alimentación al inversor, y cuenta con una función de conversión de energía bidireccional.
La altitud no debe superar los 2000 m (más de 2000 m requiere reducción de potencia). No se permiten medios con riesgo de explosión, gases ni medios conductores que corroan el metal y dañen el aislamiento, ni vapor de agua ni moho.

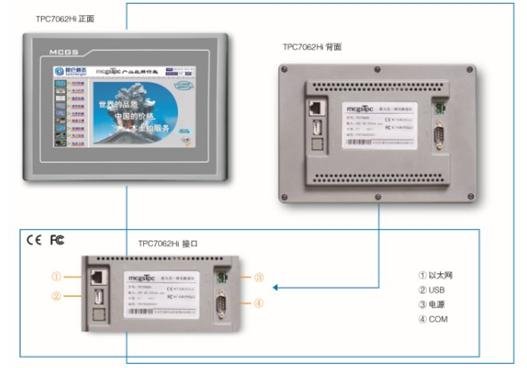

Interfaz del equipo:
La imagen esquemática es la siguiente:
Introducción a la interfaz
La interfaz del equipo tiene tres interfaces: RS232\rs485\Ethernet;
1. RS232 es responsable de la comunicación en tiempo real con la placa de control de la computadora inferior para la adquisición de datos;
Personalización interna del protocolo de comunicación;
2. La interfaz RS485 se conecta con el equipo remoto para el control remoto y se puede configurar la dirección del equipo; Configuración de comunicación: 9600, N, 8,1; El protocolo de comunicación es el protocolo Modbus estándar;
3. La interfaz Ethernet se conecta con el equipo remoto para el control remoto y se puede configurar la IP;
Descripción del control del modo de pantalla táctil
1. Modo servidor MODBUS de bit de pantalla táctil
2. debe rellenarse correctamente
Dirección IP local 192.168.1.102
Número de puerto local 3000
Dirección IP remota 192.168.1.100
Número de puerto remoto 3000
***********************************************************
A continuación se presenta una explicación detallada del acuerdo.
***********************************************************
Lista de verificación de comunicación de PCS:
| ADD | Read / write type | Register contents | describe | Note |
| 0 | R | Grid A phase voltage | V， No decimal | |
| 1 | R | Grid A phase current | A， No decimal | |
| 2 | R | Grid B phase voltage | V， No decimal | |
| 3 | R | Grid B phase current | A， No decimal | |
| 4 | R | Grid C phase voltage | V， No decimal | |
| 5 | R | Grid C phase current | A， No decimal | |
| 6 | R | Grid frequency | Hz， With one decimal | |
| 7 | R | DC voltage | V， no signed no decimal | |
| 8 | R | DC current | A, No decimal | |
| 9 | R | Error code | See Appendix for codes | |
| 10 | R | Start stop sign | 1=start 0=stop | |
| 11 | R | Reserve | ||
| 12 | W | Start stop | 1=start 0=stop |
Descripción del código de error:
| No. | Error code | Error definition | Note |
| 1 | 1 | DC overvoltage | |
| 2 | 2 | DC under voltage | |
| 3 | 3 | A Overvoltage | |
| 4 | 4 | A under voltage | |
| 5 | 5 | B Overvoltage | |
| 6 | 6 | B under voltage | |
| 7 | 7 | C Overvoltage | |
| 8 | 8 | C under voltage | |
| 9 | 9 | Frequency error | |
| 19 | 10 | A over current | |
| 11 | 11 | B over current | |
| 12 | 12 | C over current | |
| 13 | 13 | Emergency stop | |
| 14 | 14 | Over heat | |
| 15 | 15 | Current limiting protection | |
| 16 | 16 | ||
| 17 | 17 | IGBT protection | |
| 18 | 18 | DC overvoltage - hardware | |
| 19 | 19 | System error | |
| 20 | 20 | Remote stop | |
| 21 | 21 | Reference error | |
| 22 | 22 | Phase sequence error |
