El convertidor DCDC bidireccional se aplica a la nueva energía, que funciona en cooperación con la batería, la batería, el bus de CC, el controlador del motor y el motor para lograr diversas condiciones de funcionamiento de la nueva energía, la recuperación de energía y prolongar la vida útil de la batería.
Convertidor de CC a CC:

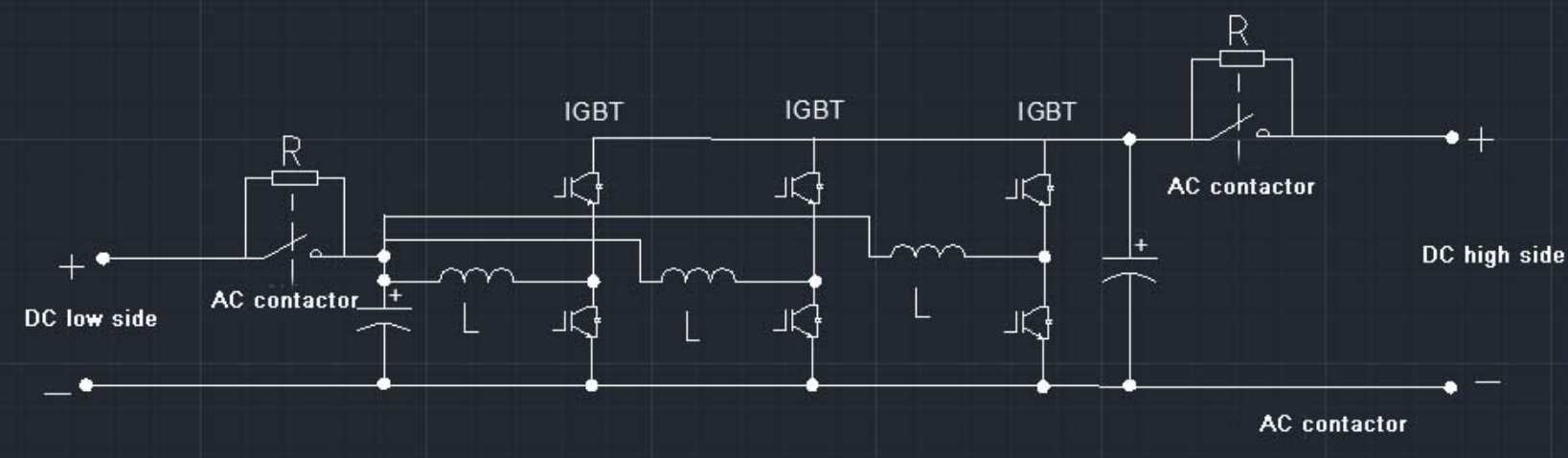

Principio de funcionamiento:
El convertidor DCDC bidireccional se aplica a la nueva energía, que funciona en cooperación con la batería, la batería, el bus de CC, el controlador del motor y el motor para lograr diversas condiciones de funcionamiento de la nueva energía, la recuperación de energía y prolongar la vida útil de la batería.
Introducción a la función
1. Realizar el flujo bidireccional de energía, es decir, puede cargar desde el lado de la batería al autobús y cargar la batería desde el lado del autobús.
2. Tiene funciones de protección totalmente automáticas como sobrecalentamiento, sobretensión, sobrecarga y sobrecorriente.
3. Se seleccionarán dispositivos de potencia importados originales.
4. El chip de control principal adopta un microchip industrial MCU y un diseño de circuito completamente digital.
5. Se utilizan todos los chips industriales, que pueden funcionar normalmente en ambientes fríos, de alta temperatura y húmedos.
6. Se pueden seleccionar comunicaciones estándar RS-232, RS-485, GPRS, Ethernet y otros modos de comunicación para satisfacer al máximo las necesidades de diferentes ocasiones.
Parámetro técnico
| Model | 50K-1000kw DC-DC |
| Operation mode | Continuous work |
| Rated output power （KW） | 50-1000kw |
| High voltage side parameters | |
| Max.power（ KW） | 50-1000kw |
| DC voltage range | DC 50V-850V |
| Current range | 0--±160A（3200A） |
| Voltage stabilizing accuracy | <0.1%F.S. |
| Current stabilizing accuracy | <0.1%F.S. |
| DC voltage ripple | <0.3%F.S. |
| Low voltage side parameters | |
| Max.power（ KW） | 50-1000kw |
| DC voltage range | DC 0-800V |
| Current range | 0--±200A（4000A） |
| Voltage stabilizing accuracy | <0.1%F.S. |
| Current stabilizing accuracy | <0.1%F.S. |
| DC voltage ripple | <0.3%F.S. |
| System | |
| System power supply | 1. AC 220 V (required when the low voltage side voltage is lower than 180V) 2. The low voltage side voltage is between 180v-750v |
| Noise | 65dB |
| Protect Class | IP21 |
| Allowable ambient temperature | －20℃～+45℃ |
| Cooling mode | Forced air cooling |
| Allowable relative humidity | 0～95% （ non-condensing ） |
| Max. allowable altitude | ≤2000m（derating over 2000m ） |
| Emergency stop | Yes (via emergency stop button) |
| Display and communication | |
| Display | External touch screen |
| Standard communication mode | Ethernet / RS232 (Modbus Protocol) |
Modbus TCPIP y Modbus RS485 )

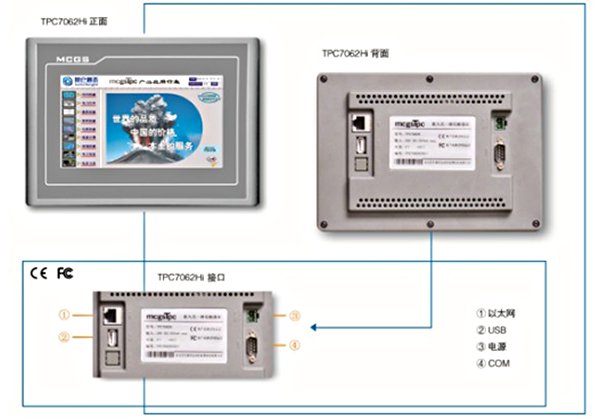

Interfaz del equipo
La imagen esquemática es la siguiente
Introducción a la interfaz
La interfaz del equipo tiene tres interfaces: RS232 \ RS485 \ Ethernet
1. RS232 es responsable de la comunicación en tiempo real con la placa de control de la computadora inferior para la adquisición de datos.
2. Personalización interna del protocolo de comunicación
3. La interfaz RS485 se conecta con el equipo remoto para el control remoto y se puede configurar la dirección del equipo; Configuración de comunicación: 9600, N, 8,1; El protocolo de comunicación es el protocolo Modbus estándar.
4. La interfaz Ethernet se conecta al equipo remoto para control remoto y se puede configurar la IP; el protocolo de comunicación es el protocolo estándar modbus TCPIP; la dirección del dispositivo se puede configurar3
5. Bit de pantalla táctil en modo servidor MODBUS
6. Debe completarse correctamente
Dirección IP local 192.168.1.102
Número de puerto local 3000
Dirección IP remota 192.168.1.100
Número de puerto remoto 3000
A continuación se presenta una explicación detallada del acuerdo.
| No. | Variable name | R Read / write type | Register details | Register address (offset -1) | Variable units and decimal places |
| 1 | R | 16 bit unsigned binary | 1 | ||
| 2 | R | 16 bit unsigned binary | 2 | ||
| 3 | Ua | R | 16 bit unsigned binary | 3 | 1V |
| 4 | R | 16 bit unsigned binary | 4 | 1A | |
| 5 | Ub | R | 16 bit unsigned binary | 5 | 1V |
| 6 | R | 16 bit unsigned binary | 6 | 1A | |
| 7 | Uc | R | 16 bit unsigned binary | 7 | 1V |
| 8 | R | 16 bit unsigned binary | 8 | 1A | |
| 9 | R | 16 bit unsigned binary | 9 | 1V | |
| 10 | R | 16 bit unsigned binary | 10 | 1V | |
| 11 | R | 16 bit unsigned binary | 11 | 1V | |
| 12 | Freq2 | R | 16 bit unsigned binary | 12 | 0.1HZ |
| 13 | Udc bus | R | 16 bit unsigned binary | 13 | 1V |
| 14 | Udc_2 | R | 16 bit unsigned binary | 14 | 1V bias-32767 |
| 15 | Idc_1 | R | 16 bit unsigned binary | 15 | 1A bias-32767 |
| 16 | Udc_3 | R | 16 bit unsigned binary | 16 | 1V bias-32767 |
| 17 | R | 16 bit unsigned binary | 17 | ||
| 18 | R | 16 bit unsigned binary | 18 | ||
| 19 | R | 16 bit unsigned binary | 19 | 0.1KW | |
| 20 | R | 16 bit unsigned binary | 20 | ||
| 21 | R | 16 bit unsigned binary | 21 | 0=OFF 1=ON | |
| 22 | R | 16 bit unsigned binary | 22 | 3=Normal 2=DC power source | |
| 23 | R | 16 bit unsigned binary | 23 | Total charge 1*65535+ total charge 2 0.1kwh | |
| 24 | R | 16 bit unsigned binary | 24 | ||
| 25 | R | 16 bit unsigned binary | 25 | Total discharge 1*65535+ total discharge 2 0.1kwh | |
| 26 | R | 16 bit unsigned binary | 26 | ||
| 27 | ErrorFlag dc | R | 16 bit unsigned binary | 27 | |
| 28 | StartFlag dc | R | 16 bit unsigned binary | 28 | 0=OFF 1=ON |
| 29 | Mode Flag dc | R | 16 bit unsigned binary | 29 | |
| 30 | R | 16 bit unsigned binary | 30 | 2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side | |
| 31 | RW | 16 bit unsigned binary | 31 | ||
| 32 | RW | 16 bit unsigned binary | 32 | 1V | |
| 33 | RW | 16 bit unsigned binary | 33 | 1KW | |
| 34 | RW | 16 bit unsigned binary | 34 | 1KVAR | |
| 35 | RW | 16 bit unsigned binary | 35 | 3=Normal 2=DC power source | |
| 36 | RW | 16 bit unsigned binary | 36 | ||
| 37 | RW | 16 bit unsigned binary | 37 | ||
| 38 | RW | 16 bit unsigned binary | 38 | ||
| 39 | RW | 16 bit unsigned binary | 39 | ||
| 40 | RW | 16 bit unsigned binary | 40 | ||
| 41 | Start Stop dc | RW | 16 bit unsigned binary | 41 | |
| 42 | RW | 16 bit unsigned binary | 42 | 1V | |
| 43 | Udcset | RW | 16 bit unsigned binary | 43 | 1V bias-32767 |
| 44 | Idcset | RW | 16 bit unsigned binary | 44 | 1A |
| 45 | Pdcset | RW | 16 bit unsigned binary | 45 | 1KW |
| 46 | ModeFlagSetdc | RW | 16 bit unsigned binary | 46 | 2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side |
A continuación se presenta una explicación detallada del acuerdo.
DC: Descripción del código de error de DC
Descripción del código de error
| 1=DC overvoltage | Output overvoltage | |
| 2= DC short voltage | Input short voltage | |
| 10=over current | ||
| 14=over heat | ||
| 17= IGBT overcurrent | ||
| 19=system | ||
| 20=stop | ||
| 21= linkage |
