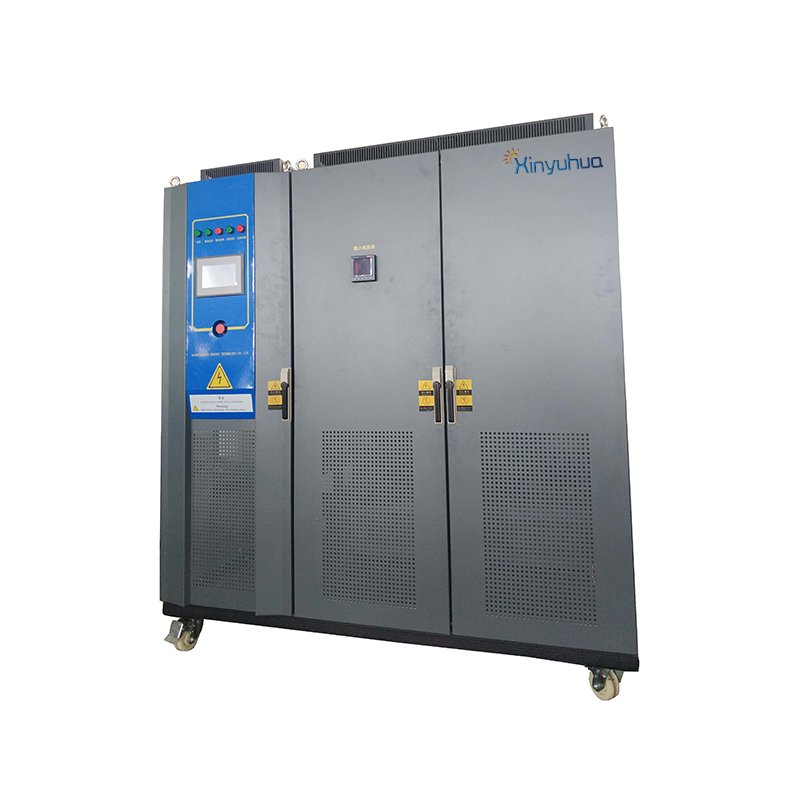

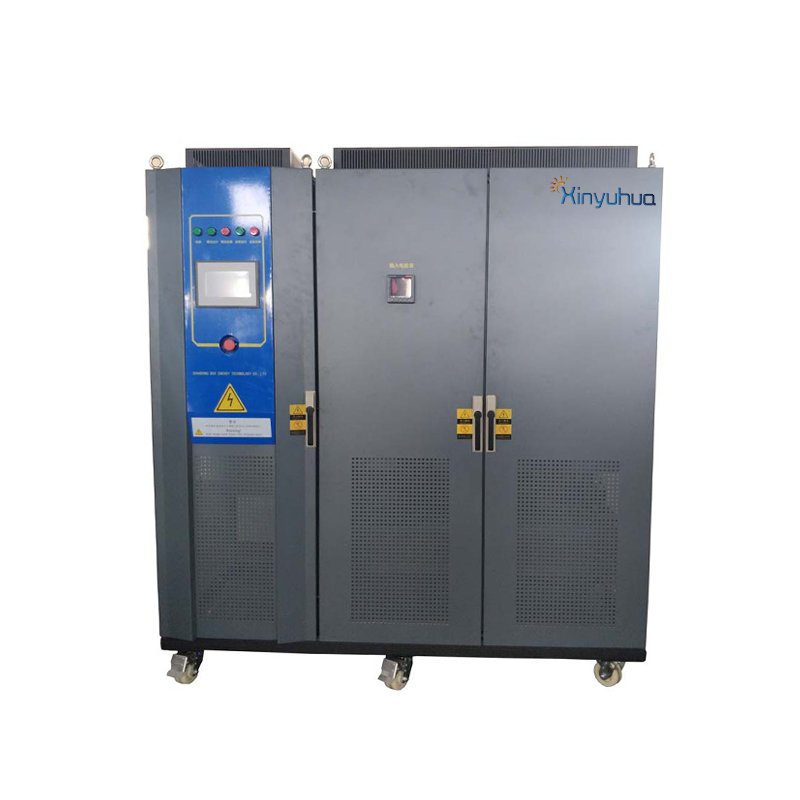

Definición y principio del simulador de red eléctrica
Es un tipo de fuente de alimentación de CA que puede simular la salida de la red eléctrica. La salida trifásica se puede ajustar de forma independiente. Puede acumular armónicos y realizar experimentos de conducción de baja tensión. La red eléctrica se conecta al rectificador PWM trifásico a través del transformador de aislamiento y la reactancia trifásica para formar una tensión de CC estable; se utilizan tres grupos de inversores PWM monofásicos independientes para invertir la tensión de CC, y la salida está aislada por un filtro LC del transformador. Tres grupos monofásicos constituyen la salida de la fuente de alimentación trifásica. La estructura principal del circuito del simulador es la fuente de alimentación analógica de la red eléctrica y su método de control. En la actualidad, se ha utilizado ampliamente en instituciones de prueba e identificación de inversores solares, investigación y desarrollo de inversores solares, laboratorios eléctricos universitarios, laboratorios de empresas de electrodomésticos, aceptación de productos y pruebas de mantenimiento diario.
Funciones principales del simulador de red eléctrica.
1. El voltaje trifásico se puede ajustar de forma independiente y el rango de configuración de fase es de 0 a 360 grados;
El valor de la tensión trifásica de salida y la fase se pueden ajustar de forma independiente, sin influencia mutua. La tensión de cada fase (2 fases) se puede configurar arbitrariamente. La fase se puede ajustar de 0 a 360 grados sin ángulo muerto.
2. Puede inyectar múltiples armónicos para simular la prueba de adaptabilidad de calidad de la red eléctrica;
La fuente de interferencia puede ser creada por intervención humana, el número armónico se puede superponer de 2 a 50 veces, al mismo tiempo, se pueden inyectar más de 5 tipos de armónicos diferentes y el contenido armónico total no es inferior al 15%;
3. Tiene función de disparo sincrónico, que es conveniente y precisa para pruebas de paso de voltaje cero, bajo y alto;
Con funciones monofásicas/bifásicas de paso bajo y paso alto independientes, la tensión puede caer por debajo de 5 V instantáneamente, descender al 1 % de la tensión establecida y subir al 150 % de la tensión de trabajo, con una respuesta dinámica de 1 ms. Es compatible con la detección de baja tensión en inversores solares y aerogeneradores. También es adecuado para la aceptación de la conexión a la red de centrales solares y parques eólicos, la prueba de tipo de inversores solares y la plataforma de detección de baja tensión en aerogeneradores.
4. La frecuencia de salida es de 45-65 Hz, ajustable continuamente, y la distancia de paso es de 0,01 Hz. Es fácil realizar experimentos de subfrecuencia y antiisla.
5. Tiene función de memoria y puede configurar varios grupos de parámetros comunes de voltaje, frecuencia y fase para su almacenamiento, lo cual es conveniente de usar con una tecla;
6. Con el modo de programación por pasos, cada paso puede configurar el voltaje de salida, la frecuencia, el tiempo de operación, etc., la operación del ciclo y los tiempos de ciclo;
7. Tiene el modo de cambio gradual y salto de voltaje y frecuencia de salida, y puede configurar el voltaje y la frecuencia de inicio del cambio gradual, y el voltaje, la frecuencia y el tiempo de finalización del cambio gradual;
8. Alta precisión de medición, adecuada para probar ondas sinusoidales de media onda y otras formas de onda similares con componentes de CC;
9. Función de limitación de corriente y voltaje de salida;
10. Modo de protección: sobretensión, sobrecorriente, sobrecalentamiento, sobrecarga, cortocircuito, limitación de corriente, limitación de voltaje, etc.
11. Para una carga y descarga del 100%, el tiempo de reacción es inferior a 20 ms, la capacidad de sobrecarga es fuerte y la corriente instantánea puede soportar tres veces la corriente nominal;

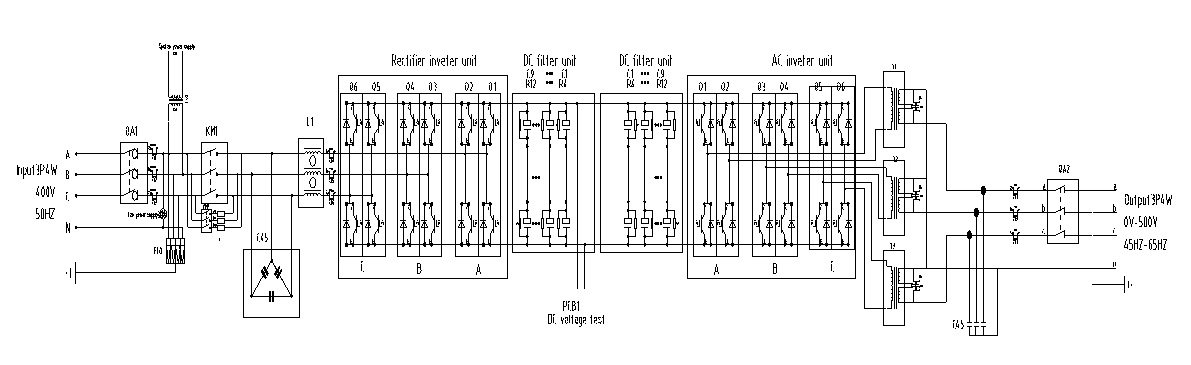

Diagrama esquemático:
![]()
Parámetros técnicos:
| Model | AC2000-33300 | AC2000-33600 | AC2000-331000 | AC2000-332000 | AC2000-334000 | AC2000-336000 | AC2000-338000 | |
| Capcity | 30kVA | 60kVA | 100kVA | 200kVA | 400kVA | 600kVA | 800kVA | |
| AC input | Phase | 3P4W+PE | ||||||
| AC input | Voltage | Phase voltage:220V±10%,line voltage:380V±10% | ||||||
| AC input | Frequency | 50/60Hz±3Hz | ||||||
| AC output | Phase | 3P4W | ||||||
| Voltage | Phase voltage:10~300.0V | |||||||
| Frequency | 45.0~65.0Hz | |||||||
| Rated voltage(220Vac) | 90A | 136A | 180A | 302A | 607A | 911A | 1215A | |
| Set voltage accuracy | Resolution: 0.1V, accuracy: 0.2% × Read value + 0.2% × Full scale value | |||||||
| Set frequency accuracy | Resolution: 0.1Hz, accuracy: 0.05% | |||||||
| Test voltage accuracy | Resolution: 0.1V, accuracy: 0.2% × Read value + 0.2% × Full scale value | |||||||
| Test frequency accuracy | Resolution: 0.1Hz, accuracy: 0.05% | |||||||
| Current | Resolution: 0.1a/1a, accuracy: 0.3% × Display value + 0.3% × Rated output value | |||||||
| Power | Resolution: 0.1kw/0.01kw/0.001kw, accuracy: 0.45% × Read value + 0.45% × Full scale value | |||||||
| Frequency stability | ≤0.1% | |||||||
| Voltage distortion | Line load:THD<2% | |||||||
| Transient recovery time | 20ms | |||||||
| Voltage peak coefficient | 1.41±0.1 | |||||||
| Source voltage effect | ≤1% | |||||||
| Load effect | ≤1% | |||||||
| Overload capacity | 105% < output ≤ 110% turn off the output in 10 minutes; Turn off the output in 5 minutes when 110% < output ≤ 120%; 120% < output ≤ 150% 2 seconds to turn off the output; | |||||||
| Protect | IGBT overheating, IGBT overcurrent, transformer overheating, output overvoltage, output undervoltage, output overcurrent, output overload and output short circuit | |||||||
| Efficiency | >86% | |||||||
| Display mode | LCD | |||||||
| Online adjustment function | The output voltage and frequency can be adjusted on line (45.0 ~ 65.0hz) | |||||||
| Function | 1. Based on the principle of rectifier + inverter, it can realize 100% energy flow in both directions between load and power grid, and has two functions of power supply and load. | |||||||
| Function | 2. Single phase or three-phase AC output can be selected. | |||||||
| Function | 3. It can simulate low voltage ride through (LVRT) test curve. | |||||||
| Function | 4. It can synthesize fundamental wave and each harmonic wave to simulate power quality adaptability test. | |||||||
| Function | 5. With step programming mode, each step can set the output voltage, frequency, operation time, etc., can set the cycle operation, and can set the number of cycles. | |||||||
| Function | 6. AC output has a variety of programming modes, which can realize the gradual change and jump of output voltage and frequency. The starting voltage, frequency and ending voltage, frequency and time of gradual change can be set | |||||||
| Function | 7. Phase setting range: 0-360 degrees; | |||||||
| Function | 8. It can control the change rate of voltage and frequency. | |||||||
| Function | 9. The output limits of voltage and current can be set | |||||||
| Communication interface | RS485 (standard), RS232 (optional), Ethernet (optional) | |||||||
| Temperature | 0~40℃ | |||||||
| Humidity | 20~90%RH | |||||||
