XINYUHUA es un fabricante global especializado en el diseño y la fabricación de convertidores de frecuencia. Sus productos, de alta fiabilidad, son el resultado de las técnicas más avanzadas de la industria aeroespacial y militar. Capacidad máxima: 10 000 kVA.

1. Antecedentes del desarrollo

Debido a que no todo el mundo tiene la misma frecuencia, nuestra tecnología de convertidor de frecuencia estático se ha desarrollado para cubrir las necesidades de los entornos industriales actuales, donde los equipos tienen diferentes voltajes y frecuencias. Ofrece una solución económica para convertir energía de frecuencias de 60 Hz a 50 Hz. Los barcos utilizan principalmente electricidad de 440/690 V CA a 60 Hz, pero la red pública es de 400 V CA a 50 Hz, por lo que no se puede usar directamente. Anteriormente, la adopción del convertidor de frecuencia rotativo se debía no solo al consumo de combustible y el ruido, sino también a la baja calidad de la electricidad generada. El convertidor de frecuencia estático de 60 Hz con tecnología avanzada de conversión SPWM. En comparación con los generadores diésel, no solo ahorra un 30 % en costos, sino que también protege el medio ambiente y genera electricidad de calidad pura.

2. Descripción general del producto

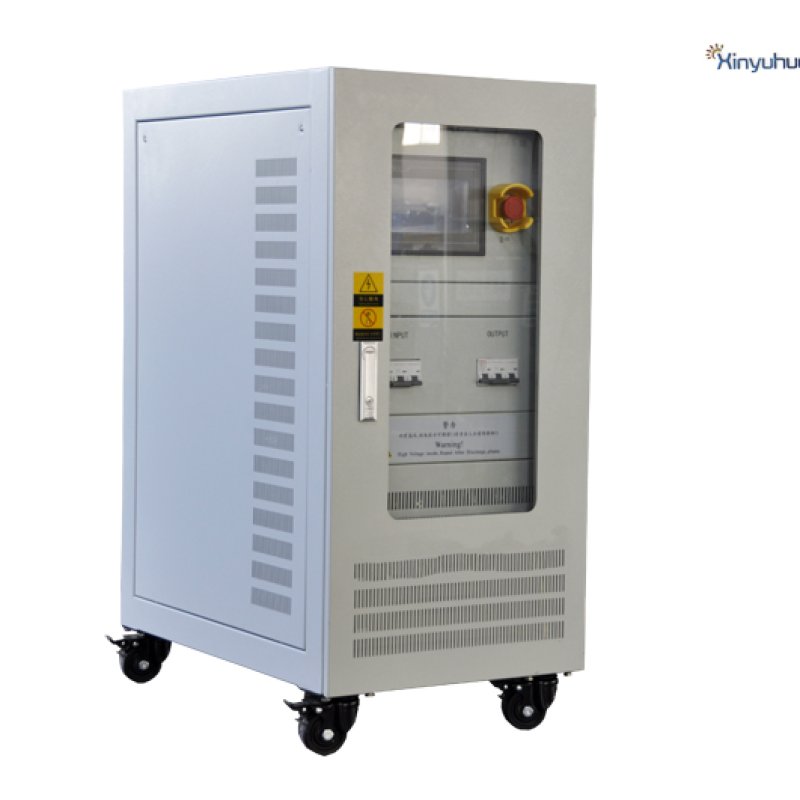

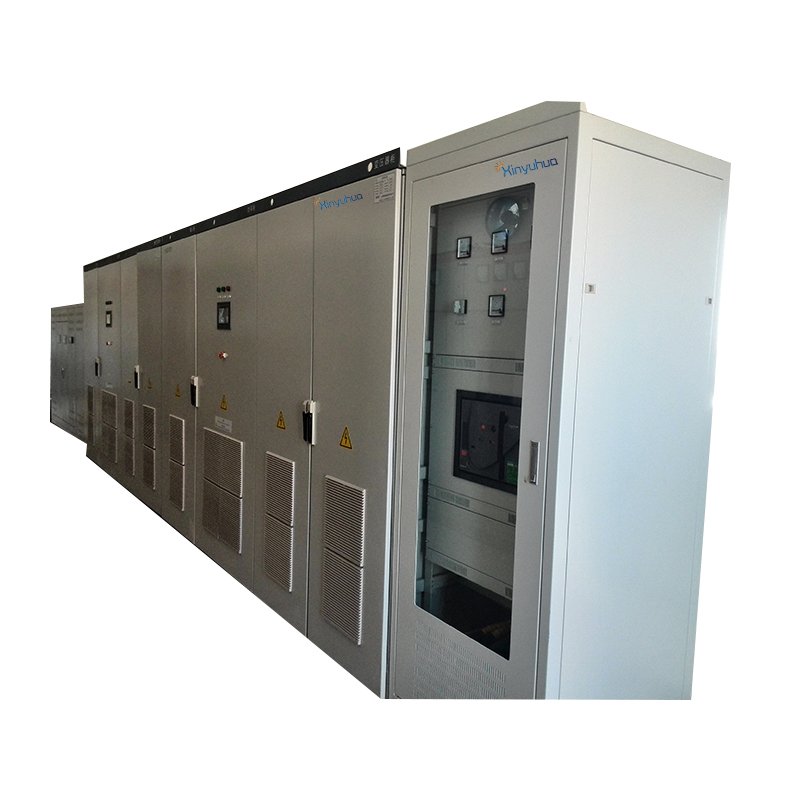

El convertidor de frecuencia estático serie XINYUHUA, con tecnología de conversión IGBT y procesamiento digital, transforma el voltaje trifásico de 400 V/50 Hz a 440 V ~ 480 V/60 Hz. Se utiliza ampliamente en barcos, astilleros, garajes, plataformas y muelles, donde se requiere convertir la electricidad industrial de 50 Hz a electricidad de alta calidad de 60 Hz.

El convertidor de frecuencia estático de la serie XINYUHUA utiliza tecnología canadiense de convertidores de alto rendimiento. La placa de circuito impreso (PCB) utiliza un proceso de curado por recubrimiento y el transformador de salida utiliza pintura aislante por impregnación al vacío y pintura protectora por pulverización de alta temperatura, lo que le proporciona un alto nivel de aislamiento y protección. Es resistente a la humedad y al polvo con un grado de protección IP54. El cuerpo del gabinete está tratado por pulverización, lo que le otorga un grado de protección IP22. En caso de instalación de aire acondicionado, se puede utilizar un chasis completamente cerrado con un grado de protección IP54, en total cumplimiento con los estándares de certificación de productos marinos CCS de la Sociedad de Clasificación.

Características clave y flexibilidad

Alta disponibilidad del sistema mediante redundancia avanzada del módulo de potencia

Capacidad de proporcionar inmunidad de salida a perturbaciones de entrada (para caídas de tensión y cambios de frecuencia)

El rectificador de factor de potencia unitario con un THD de <3% proporciona armónicos más bajos

Alineado con restricciones de espacio inflexibles

Costos mínimos de operación y mantenimiento

Protege cargas sensibles y costosas

Voltaje de salida de onda sinusoidal limpia

Factor de potencia unitario, onda sinusoidal, diseño de rectificador activo

Diseño modular que proporciona alta confiabilidad y tiempos de reparación cortos.

Conexión de CA completamente aislada mediante un transformador de salida

Amplia gama de voltajes disponibles, 50Hz y 60Hz.

Diseño de tamaño reducido

El servidor web interno y el Mod-bus TCP permiten la monitorización remota

Compensación de caída de tensión del cable de salida

Opción de cambio de generador sin interrupciones (sincronización)

Emulación de generador y reparto de carga

Aplicaciones típicas

Aplicaciones industriales de 50 a 60 Hz o de 60 a 50 Hz

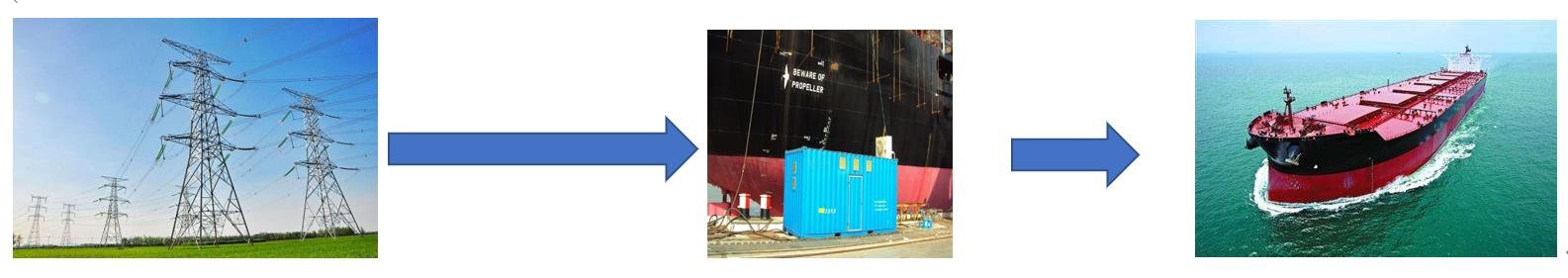

El convertidor de muelle permite apagar los generadores mientras se está en el puerto para ahorrar combustible y eliminar la contaminación.

Sustitución de grupos electrógenos

Como fuente de energía limpia para aislar una red inestable de una carga crítica

3.Estructura de los módulos del convertidor de frecuencia estático XINYUHUA:

Los módulos convertidores de frecuencia estáticos XINYUHUA incluyen IGBT, SMPS, radiador, electrólisis, capacitancia, placa de controlador, placa de cobre, etc. Los módulos utilizan tecnología de convertidor IGBT, lo que ofrece alta confiabilidad, baja capacidad, gran ahorro de material, ligereza y facilidad de transporte. Su diseño combina la alimentación por conmutación con el módulo M57962AL, lo que permite ahorrar espacio y ofrecer mayor potencia. Su costo se reduce en un 50% en comparación con productos similares de otros países. Mejora la confiabilidad del sistema y ofrece una distribución más uniforme, una estructura más compacta, elegante y atractiva.

A. Alta confiabilidad:

Los componentes principales utilizan un módulo convertidor IGBT Infineon original de Alemania, y la protección del variador también es de Infineon. Un variador en perfecto estado garantiza el funcionamiento fiable del sistema.

B. Respuesta dinámica rápida (tecnología patentada):

Circuito de retroalimentación de doble bucle cerrado. La corriente de bucle interno garantiza la ausencia de distorsión en la forma de onda de carga no lineal. La caída de tensión del bucle externo es inferior al 1 % ante una presión de carga repentina. La velocidad de reacción es inferior a 2 ms.

C.Buena interfaz hombre-computadora, alta precisión de medición:

Pantalla de medición de voltaje, corriente, frecuencia, potencia y factor de potencia con cuatro ventanas. Utilizamos medidores de fabricantes reconocidos y precisión de grado 0.5.

D.Fuerte capacidad de sobrecarga:

El uso de dispositivos de potencia es razonable. Soporta el doble de la corriente nominal y no causa caídas de tensión.

E.Excelente estabilidad:

La estabilidad de frecuencia es ≤ 0,01%, la frecuencia de salida se produce mediante choques del oscilador de cuarzo, por lo que es una frecuencia muy estable y precisa.

F.Control digital completo:

Utilizando un microordenador AVR de un solo chip como unidad de control central, la potente capacidad de procesamiento de la mayoría de los controles de hardware tradicionales se sustituye por software, lo que permite visualizar el estado de un vistazo.

4. Convertidor de frecuencia estático que utiliza tecnología de control DSP con inteligencia y automatización:

Con una pantalla táctil LCD de 7 pulgadas, puede monitorear y mostrar el estado de operación del convertidor de frecuencia estático, los parámetros, la electricidad del generador y el tipo de error.

B.Utilizando el protocolo de comunicación Modbus, en coincidencia con el software de monitoreo de PC, se puede realizar un monitoreo remoto por computadora.

(Puede monitorear remotamente en tiempo real el inicio y la parada del convertidor, mostrar el estado de operación del convertidor de frecuencia, los parámetros, la electricidad del generador y el tipo de error mediante computadora)

Modbus tiene las siguientes características:

(1) estándar, abierto, gratuito, los usuarios pueden usar el protocolo Modbus de forma segura, no necesitan pagar una tarifa de licencia y no infringirán los derechos de propiedad intelectual.

(2) El Modbus puede soportar una variedad de interfaces eléctricas, como RS-232, RS-485, etc., también se puede transmitir en una variedad de medios, como par trenzado, fibra, inalámbrico.

(3) El formato de trama Modbus es simple, compacto y fácil de entender. Fácil de usar.

C. con tecnología de control DSP que tiene las ventajas de una rápida velocidad de cálculo y alta precisión; el chip DSP fortalece la gestión de energía, reduciendo el consumo de energía.

D. Con un chip DSP que integra un circuito periférico en el chip interno, se logra un control preciso. El circuito es totalmente digital, con alta capacidad antiinterferencias, fácil de depurar y mantener, y baja tasa de fallos. Actualizar el algoritmo de control de software mejora rápidamente el rendimiento del producto.

E. El microprocesador en la PCB es un dispositivo programable y multipropósito que acepta datos digitales como entrada, los procesa según las instrucciones almacenadas en su memoria y genera resultados como salida. Es un ejemplo de  lógica digital secuencial , ya que cuenta con memoria interna. El microprocesador hace que el convertidor sea más inteligente y automatizado.

Parámetros técnicos:

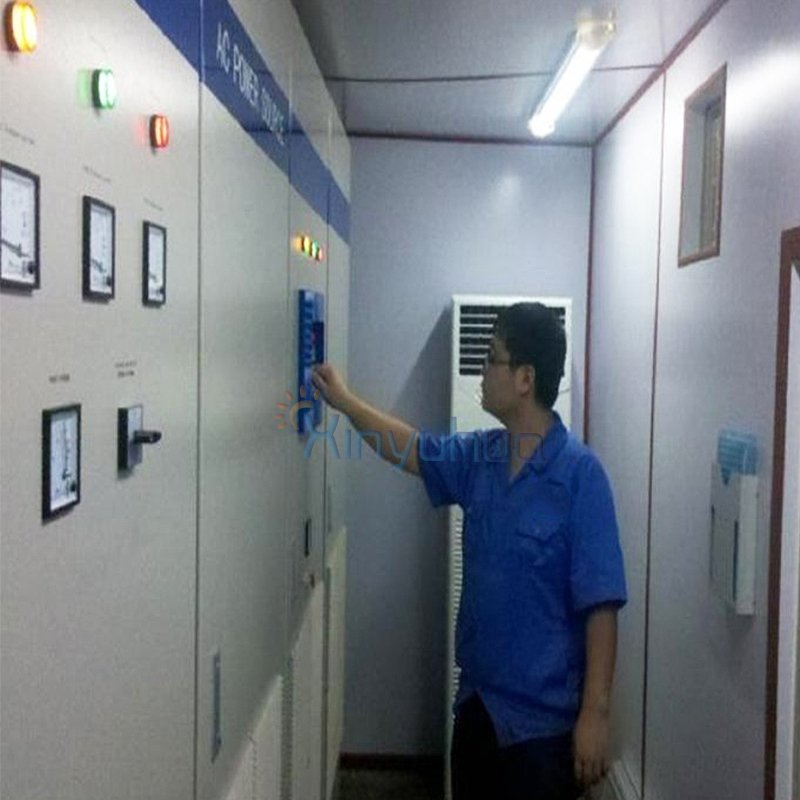

Sitio del usuario:

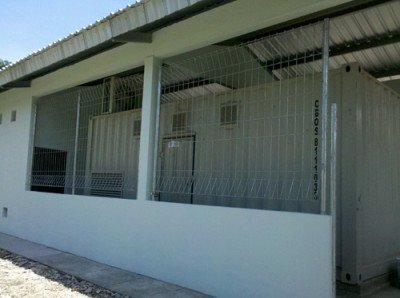

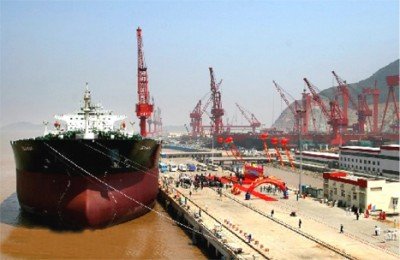

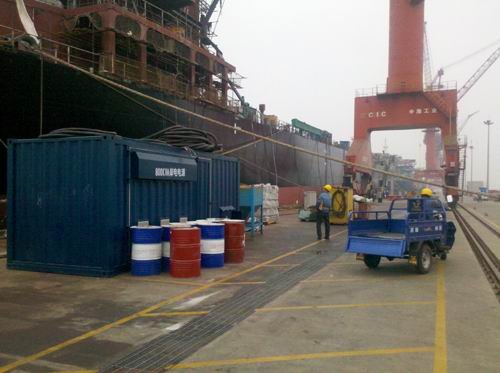

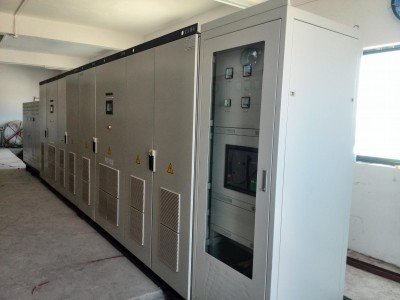

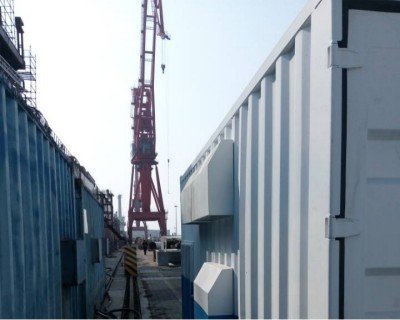

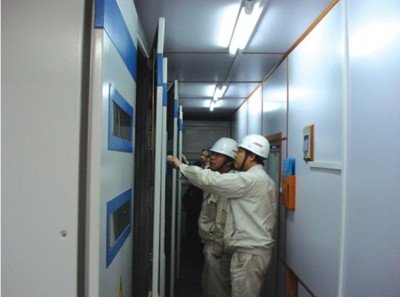

5000Kva SFC used in Zhonghang shipyard China	10000Kva SFC used in Zhonghai shipyard
8000Kva SFC used in Jiangsu Yangzixinfu shipyard	4800Kva SFC used in Jinhaiwan Zhoushan Zhejiang

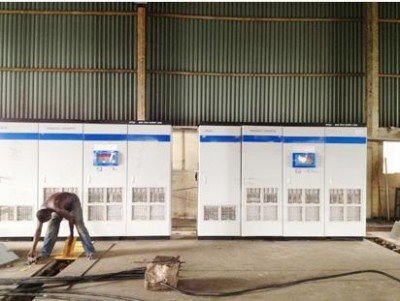

1600Kva SFC used in a navy port of Nigeria	4000Kva SFC used in Indonesia' s navy port
